Доклад в ИПУ РАН к.т.н. Ю.М.Савинцева
Трансформаторы силовые трехфазные масляные Трансформаторы ТМ

Трансформатор ТМ



Трансформаторы типа ТМ

Трехфазные трансформаторы с естественным масляным охлаждением типа ТМ. Производятся серийно и предназначаются для преобразования электрической энергии в распределительных сетях энергосистем. Трансформаторы ТМ используются для питания различных потребителей в сетях переменного тока частотой 50 Гц.

В трансформаторах ТМ предусмотрена возможность регулировки напряжения. Регулировка имеет 5 ступеней с диапазоном регулирования + 2х2,5% от номинального напряжения на стороне ВН. Тип регулировки - ПБВ (переключение без возбуждения). Переключение в трансформаторах ТМ производится в ручном режиме в выключенном состоянии.

Выпускаются трансформаторы ТМ на две группы напряжений по высокой стороне:
1. Трансформаторы ТМ на напряжение ВН - 35кВ
2. Трансформаторы ТМ на напряжения ВН - 6кВ и 10кВ

Трансформатор ТМ - является наиболее распространенным и проверенным временем типом трансформаторов. Наиболее распространенными мощностями трансформаторов ТМ на напряжения 6(10) кВ являются:
- 250кВА (ТМ-250/10 и ТМ-250/6)
- 400кВА (ТМ-400/10 и ТМ-400/6)
- 630кВА (ТМ-630/10 и ТМ-630/6)
- 1000кВА (ТМ-1000/10 и ТМ-1000/6)

Габариты трансформаторов ТМ 6,10 кВ
Информация о соотношении размеров трансформаторов и их мощностью будет полезна при замене устаревших или изношенных трансформаторов ТМ на новые, а также при увеличении мощности существующей подстанции.

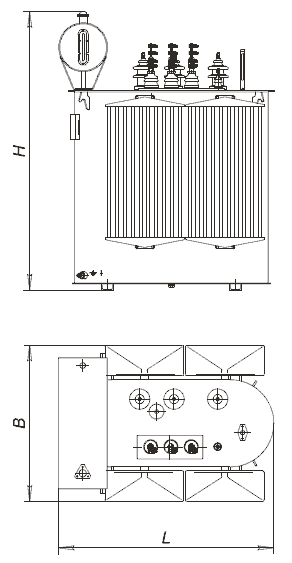

Габариты трансформаторов ТМ
* - внешний вид трансформаторов ТМ изображен схематично и для трансформаторов может меняться в зависимости от мощности

Тип

Габариты

Масса
кг

L,мм

B,мм

H,мм

Трансформатор 25 кВА тип ТМ 6,10кВ

900
450
1100
290
Трансформатор 40 кВА тип ТМ 6,10кВ

900

450
1220
330

Трансформатор 63 кВА тип ТМ 6,10кВ

940
450
1260
430
Трансформатор 100 кВА тип ТМ 6,10кВ
1110
540
1430
750

Трансформатор 160 кВА тип ТМ 6,10кВ

1110
850
1430
850
Трансформатор 250 кВА тип ТМ 6,10кВ
1230
910
1570
1150

Трансформатор 400 кВА тип ТМ 6,10кВ

1200
950
1700
1480
Трансформатор 630 кВА тип ТМ 6,10кВ
1400
1000
1790
2030

Трансформатор 1000 кВА тип ТМ 6,10кВ

1660
1140
2100
2610
Трансформатор 1600 кВА тип ТМ 6,10кВ
2185
1270
2850
4860

Трансформатор 2500 кВА тип ТМ 6,10кВ

3250
2200
3000
7200
Трансформатор 4000 кВА тип ТМ 6,10кВ
3150
2200
3300
9400

Трансформатор 6300 кВА тип ТМ 6,10кВ

3450
3320
3650
13380

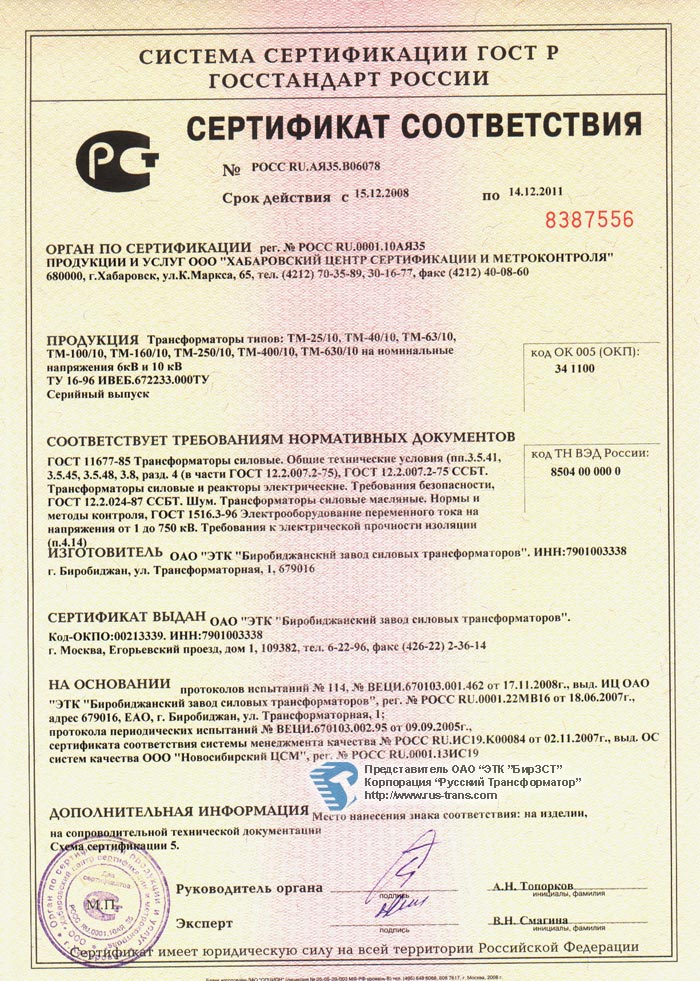

Сертификат ТМ

Сертификат соответствия на трансформаторы ТМ 6,10кВ скачать>>>

Габариты трансформаторов ТМ 35 кВ
Информация о соотношении размеров трансформаторов и их мощностью будет полезна при замене устаревших или изношенных трансформаторов ТМ на новые, а также при увеличении мощности существующей подстанции.

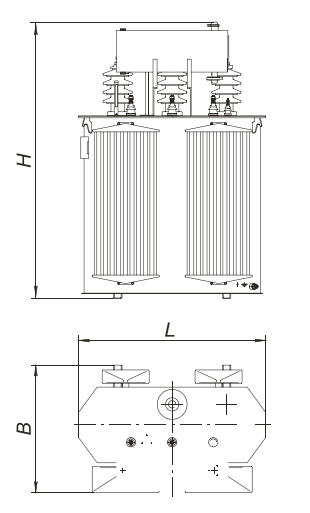

Габариты трансформаторов ТМ
* - внешний вид трансформаторов ТМ изображен схематично и для трансформаторов может меняться в зависимости от мощности

Тип

Габариты

Масса
кг

L,мм

B,мм

H,мм

Трансформатор 25 кВА тип ТМ 35кВ

900
450
1100
290
Трансформатор 100 кВА тип ТМ 35кВ
1110
540
1430
750

Трансформатор 160 кВА тип ТМ 35кВ

1110
850
1430
850
Трансформатор 250 кВА тип ТМ 35кВ
1230
910
1570
1150

Трансформатор 400 кВА тип ТМ 35кВ

1200
950
1700
1480
Трансформатор 630 кВА тип ТМ 35кВ
1400
1000
1790
2030

Трансформатор 1000 кВА тип ТМ 35кВ

1660
1140
2100
2610
Трансформатор 1600 кВА тип ТМ 35кВ
2185
1270
2850
4860

Трансформатор 2500 кВА тип ТМ 35кВ

3250
2200
3000
7200
Трансформатор 4000 кВА тип ТМ 35кВ
3150
2200
3300
9400

Трансформатор 6300 кВА тип ТМ 35кВ

3450
3320
3650
13380

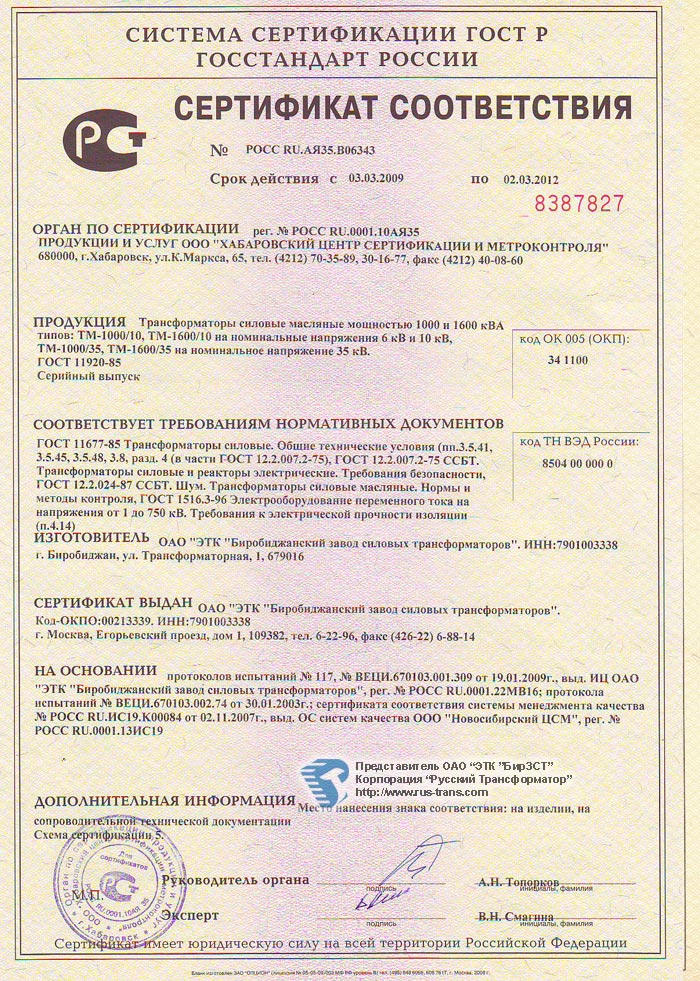

Сертификат ТМГ

Сертификат соответствия на трансформаторы ТМ 35кВ скачать>>>

Гарантия на все трансформаторы ТМ - 5 лет!

Одним из основных направлений деятельности Корпорации "Русский Трансформатор" это поставка уникальных мощных трансформаторов ТМ на мощности:
- 4000кВА (ТМ-4000)
- 6300кВА (ТМ-6300)

ТИПЫ ТРАНСФОРМАТОРОВ ТМ ПРЕДСТАВЛЕНЫ НИЖЕ:

- Трансформаторы класса напряжения 6, 10 кВ. (25)

- Трансформаторы класса напряжения 35 кВ (10)

1   2   3   4   след >>показать все

Трансформаторы силовые масляные, типа ТМ, мощностью 100 кВА, класса напряжения 35кВ.

Уникальные силовые масляные трансформаторы, типа ТМ, мощностью 6300кВА, класса напряжения 6(10)кВ.
Вид регулирования - ПБВ (переключение без возбуждения) ±2x2,5%

Трансформаторы силовые масляные, типа ТМ, мощностью 160 кВА, класса напряжения 35кВ.

Уникальные силовые масляные трансформаторы, типа ТМ, мощностью 4000кВА, класса напряжения 6(10)кВ.
Вид регулирования - ПБВ (переключение без возбуждения) ±2x2,5%

Отгрузка:
Трансформаторы силовые масляные, типа ТМ, мощностью 250 кВА, класса напряжения 35кВ.

Уникальные силовые масляные трансформаторы, типа ТМ, мощностью 2500кВА, класса напряжения 6(10)кВ.
Вид регулирования - ПБВ (переключение без возбуждения) ±2x2,5%

Отгрузка:

Трансформаторы силовые масляные, типа ТМ, мощностью 1600кВА, класса напряжения 6кВ.
Вид регулирования - ПБВ (переключение без возбуждения) ±2x2,5%

Отгрузка:

Трансформаторы силовые масляные, типа ТМ, мощностью 1600кВА, класса напряжения 10кВ.
Вид регулирования - ПБВ (переключение без возбуждения) ±2x2,5%

Отгрузка:
Трансформаторы силовые масляные, типа ТМ, мощностью 400 кВА, класса напряжения 35кВ.

Трансформаторы силовые масляные, типа ТМ, мощностью 1000кВА, класса напряжения 10кВ.
Вид регулирования - ПБВ (переключение без возбуждения) ±2x2,5%

Отгрузка:
