КТП (Комплектные трансформаторные подстанции)

Комплектные трансформаторные подстанции(КТП)

КТП - комплектная трансформаторная подстанция

Общие сведения о КТП

  КТП предназначена для приема, преобразования и распределения электроэнергии переменного тока промышленной частоты (50 Гц) при номинальных напряжениях 6(10)/0,4 кВ.
  КТП предназначена для работы в следующих условиях:
    - высота над уровнем моря не более 1000 м;
    - температура окружающего воздуха:
      а) для климатического исполнения У1 от минус 45°С до плюс 40°С.
      б) для климатического исполнения УХЛ1 от минус 60°С до плюс 40°С.
    - тип атмосферы –II промышленная, относительная влажность воздуха – 80% при температуре 20°С;
    - скорость ветра до 15 м/с при толщине гололеда до 20 мм и до 36 м/сек при отсутствии гололеда;

Состав КТП

  КТП состоит из следующих основных элементов:
    - устройство высшего напряжения (УВН);
     - отсек трансформаторный;
     - распределительное устройство низкого напряжения (РУНН);
     - воздушный ввод ВН(опционально);
     - воздушный ввод НН(опционально).

Функции подстанции КТП.

     - защита от перегрузки и токов КЗ (выключатели отходящих линий)
     - защита от перегрузки и однофазных КЗ (вводной выключатель)
     - коммерческий учет электроэнергии на вводе
     - контроль тока и напряжения (в каждой фазе)
     - обогрев счетчика и аппаратуры релейного шкафа в ручном и автоматическом режиме
     - управление фидером уличного освещения в ручном и автоматическом режиме
     - розетка для подключения переносного освещения и электроинструмента напряжением 36В
     - световая сигнализация состояния вводного выключателя (включено, отключено, аварийное отключение)
     - защита от токов КЗ по стороне ВН
     - защита от перенапряжений

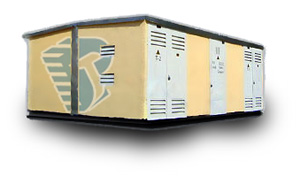

Комплектная трансформаторная подстанция в бетонном корпусе (БКТП) - представляет собой одно- или двухтрансформаторные подстанции тупикового или проходного типов наружной установки. БКТП предназначены для приема трехфазного переменного тока частотой 50 Гц напряжением 6кВ или 10кВ.

КТП киоскового типаКомплектные трансформаторные подстанции (КТП) киоскового типа - представляют собой одно- и двухтрансформаторные подстанции наружной установки и служат для приема и распределения электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ.

подстанция КТПВКомплектные Трансформаторные Подстанции внутренней установки (внутрицеховые)(КТПВ) - предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц.Б

  Область применения КТП – системы электроснабжения промышленных предприятий и других объектов народного хозяйства в макроклиматических районах с умеренным климатом.

КТПМ Мачтовая трансформаторная подстанцияМачтовые комплектные трансформаторные подстанции (КТПМ) - представляют собой однотрансформаторные подстанции тупикового типа наружной установки и предназначены для приема электоэнергии трехфазного переменного тока частотой 50 Гц. напряжением 6 или 10 кВ.
