Трансформаторы силовые трехфазные масляные Трансформаторы ТМГ



трансформатор тмг

Трансформаторы типа ТМГ в гофрированном баке

   Масляные трансформаторы трехфазного тока типа ТМГ, используются для преобразования электроэнергии в сетях энергетических систем и для снабжения электрической энергией  различных потребителей.
   В трансформаторах ТМГ предусмотрена возможность регулировки напряжения — 5 ступеней с диапазоном регулирования ±2х2,5% от номинального. Конструктивное исполненине регулировки - ПБВ (переключение без возбуждения). Перевод трансформатора ТМГ на другой диапазон производится в ручном режиме в обесточенном состоянии.
   Трансформаторы ТМГ производят в герметичном исполнении, их внутренний объем не имеет сообщения с внешней атмосферой. Отсутствуют расширитель и газовая “подушка” . Контакт масла с окружающей средой полностью отсутствует. При отгрузке с завода трансформаторы ТМГ уже полностью заполнены трансформаторным маслом и готовы к работе. Температурные изменение объема масла при работе трансформатора ТМГ компенсируются упругой деформацией гофров бака. вышеуказанные конструктивные особенности трансформаторов типа ТМГ значительно улучшают условия работы масла, исключает его увлажнение, окисление и шламообразование.  Кроме того трансформаторное масло перед заливкой в трансформатор ТМГ дегазируется и благодаря этому практически не меняет  своих свойств в течение всего срока службы. Магнитопровод трансформаторов изготавливается из пластин, получаемых на линии раскроя электротехнической стали "LAE" (Италия). Это современное технологическое оборудование позволяет производить шихтовку магнитопроводов с косым стыком пластин по так называемой схеме "Step-Lap", что резко повышает качество изготовления магнитопроводов.



Резюмируя, сообщаю Вам преимущества трансофрматоров ТМГ
1. Не требуется производить отбор пробы масла в трансформаторах.
2. Трансформаторы ТМГ практически не требует расходов на предпусковые работы
3. Трансформаторы ТМГ не требуют расходов на обслуживание в эксплуатации,
4. Трансформаторы ТМГ не нуждаются в профилактических ремонтах и ревизиях в течение всего срока эксплуатации

В 2009 году введены следующие новшества в производстве трансформаторов ТМГ :
- Внедрена технология предварительной опрессовки обмоток
- Внедрены новые методы ультразвуковой диагностики сварочных швов и испытаний баков избыточным давлением газом.
- Внедрена дегазация и доочистка масла перед его заливкой в трансформатор.
- Внедрена заливка трансформаторов маслом под вакуумом.
- Проводятся стеновые испытания гофробаков трансформаторов ТМГ  на цикличность (для подтверждение расчетного срока службы трансформатора - 25 лет и на воздействие максимального и минимального давлений).

Гарантия завода-изготовителя на все трансформаторы ТМГ - 5 лет.

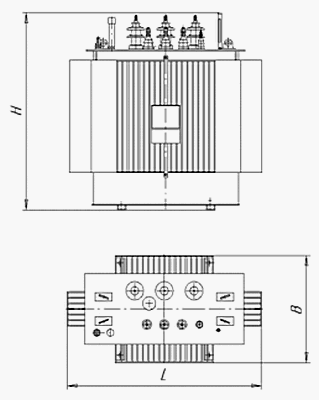

Габаритные размеры и технические характеристики трансформаторов ТМГ

Габариты ТМГ

Тип

Рхх,
Вт

Ркз,
Вт

Габариты

Масса
кг

L,мм

B,мм

H,мм

Трансформатор ТМГ-25 10/0,4

115 600   800 600 890 240
Трансформатор ТМГ-25 6/0,4 115 600   800 600 890 240

Трансформатор ТМГ-40 10/0,4

155
880   865
605 1065 350
Трансформатор ТМГ-40 6/0,4 155
880   865 605 1065 350

Трансформатор ТМГ-63 10/0,4

220
1280  895 605 1125 420
Трансформатор ТМГ-63 6/0,4 220
1280  985 605 1125 420

Трансформатор ТМГ-100 10/0,4

270
1970 925 610 1170 500
Трансформатор ТМГ-100 6/0,4 270 1970 925 610 1170 500

Трансформатор ТМГ-160 10/0,4

410
2650 1045 695 1215 670
Трансформатор ТМГ-160 6/0,4 410 2650 1045 695 1215 670

Трансформатор ТМГ-250 10/0,4

530
3700 1245 755 1340 1100
Трансформатор ТМГ-250 6/0,4 530
3700 1245 755 1340 1100

Трансформатор ТМГ-400 10/0,4

870
5600 1555 855 1405 1400
Трансформатор ТМГ-400 6/0,4 870 5600 1555 855 1405 1400

Трансформатор ТМГ-630 10/0,4

1240
7600 1585 905 1520 1850
Трансформатор ТМГ-630 6/0,4 1240 7600 1585 905 1520 1850

Трансформатор ТМГ-1000 10/0,4

1600 10800 1710 1110 1785 2600
Трансформатор ТМГ-1000 6/0,4 1600 10800 1710 1110 1785 2600
Трансформатор ТМГ-1250 1800 12400 1825 1220 1774 2900
Трансформатор ТМГ-1600 2100 16500 2225 1285 1935 3650
Трансформатор ТМГ-2500 2600 26500 2274 1336 2100 5650

Ниже представлена номеклатура трансформаторов ТМГ:

1   2   3   след >>показать все

Трансформатор силовой масляный ТМГ-1250 в гофробаке (гофрированном баке). Напряжение - 6кВ, 10кВ, 20кВ.

Отгрузка:

Трансформатор силовой масляный ТМГ-1600 в гофробаке (гофрированном баке). Напряжение - 6кВ, 10кВ, 20кВ.



Отгрузка:

Трансформатор силовой масляный ТМГ-2500 в гофробаке (гофрированном баке). Напряжение - 6кВ, 10кВ, 20кВ.

Отгрузка:

Трансформатор силовой масляный ТМГ-1000/10 в гофробаке (гофрированном баке). Напряжение - 10кВ.

Отгрузка:

Трансформатор силовой масляный ТМГ-1000/6 в гофробаке (гофрированном баке). Напряжение - 10кВ.

Отгрузка:

Трансформатор силовой масляный ТМГ-630/10 в гофробаке (гофрированном баке). Напряжение - 10кВ.

Отгрузка:

Трансформатор силовой масляный ТМГ-630/6 в гофробаке (гофрированном баке). Напряжение - 6кВ.

Отгрузка:

Трансформатор силовой масляный ТМГ-400/10 в гофробаке (гофрированном баке). Напряжение - 10кВ.

Отгрузка:

Трансформатор силовой масляный ТМГ-400/6в гофробаке (гофрированном баке). Напряжение - 6кВ.

Отгрузка:

Трансформатор силовой масляный ТМГ-250/10 в гофробаке (гофрированном баке). Напряжение - 10кВ.

Отгрузка:
