Трансформаторы силовые трехфазные сухие Сухие трансформаторы с изоляцией NOMEX

сухой трансформатор ТС

Трансформаторы силовые трехфазные сухие с изоляцией типа Nomex

Трехфазный трансформатор с естественным возным охлаждением типа ТС и ТСЗ с изоляцией Номекс. Серийно выпускается и используется для преобразования электроэнергии в сетях переменного тока частотой 50 Гц.

В сухих трансформаторах предусмотрена возможность пятиступенчатой регулировки напряжения (типа ПБВ) с диапазоном регулирования ±2х2,5% от номинального напряжения по стороне 6(10)кВ.

Основным изоляционным материалом (главная и продольная изоляция) для трансформаторов ТС и ТСЗ предлагаемых к поставке Корпорацией "Русский Трансформатор" являются бумага и картон из ароматического полиамида, изготавливаемые на основе специальной технологии, Номекс ("Nomex"), разработанной фирмой Дюпон ("DuPont").

Магнитная система трансформаторов ТС и ТСЗ изготавливается из высококачественной электротехнической стали. Раскрой позиций для магнитных систем производится на линии поперечного реза фирмы «L.A.E.». Опрессовка ярм осуществляется швеллерами, а стержней расклиновкой профилем из стеклопластика. Для защиты от коррозии магнитная система покрыта кремнийорганической краской.

Тип обмотки НН – слоевая, материал - медная, либо алюминиевая фольга.
Тип обмотки ВН – непрерывная катушечная, материал – провод прямоугольный медный либо алюминиевый.

Класс нагревостойкости трансформаторов типа ТС и ТСЗ – Н (180 °С), но с учетом того, что наревостойкость  изоляции "Nomex" составляет 220 °С трансформаторы будут обладать высокой нагрузочной способностью.

Изоляция "Nomex" и внесение лака методом пропитки в вакууме под давлением в сочетании с термоотверждением придает обмотке стойкость к пыли, влаге и загрязняющим веществам.

Выбранные типы обмоток и вид материалов для трансформаторов серии ТС и ТСЗ, а именно ОНН - слоевая (материал - медная или алюминиевая фольга), а ОВН - непрерывная катушечная (материал – провод прямоугольный медный или алюминиевый) имеют ряд преимуществ перед другими типами обмоток:
- высокая стойкость трансформаторы к динамическим ударам токами короткого замыкания
- высокая электрическая прочность трансформатора
- хорошая теплоотдача сухого трансформаторв

Для повышения радиальной устойчивости ОНН (фольга) в конструкции трансформаторов ТС и ТСЗ, введены следующие решения:
- намотка ОНН на цилиндр
- бумага со слоем эпоксидной смолы для межслоевой изоляции, которая в процессе изготовления кристаллизуется и превращает ОНН в монолит. При изготовлении применена технология блочной намотки обмоток с последующей  пропиткой в вакууме под давлением, после чего производится термоотверждение.
- после установки блока обмоток на стрежне магнитной системы предусмотрена расклиновка стержней профилем из стеклопластика, что позволяет усилить цилиндр ОНН изнутри, а также хорошо опрессовать стержни по всей их длине (что без условно положительно сказывается на звуковых характеристиках).

Серия силовых трансформаторов ТС и ТС обладает высокими электрическими и механическими характеристиками включая способность выдерживать механические напряжения, вызванные резкими и широкими перепадами температуры.

Основными изоляционными материалами трансформаторов ТС и ТСЗ являются: бумага и картон из ароматического полиамида, изготавливаемые на основе специальной технологии, разработанной фирмой Дюпон.

Трансформаторы ТС изготавливаются со степенью защиты IP00 (без кожуха)
Трансформаторы ТСЗ изготавливаются со степенью защиты IP21 (в кожухе).

Трансформаторы ТСЗ (с кожухом) по требованию заказчика изготавливаются в следующих исполнениях:

  • с возможностью подключения силовых кабелей через дно оболочки;
  • с вводами ВН и НН через крышку трансформатора;
  • правого и левого исполнения (по выполнению вводов ВН и НН).

трансформатор силовой сухой ТСЗ
Внешний вид трансформатора ТСЗ (в кожухе)

Защитные оболочки обеспечивают доступ к трансформатору через съемные панели на длинной стороне трансформатора.

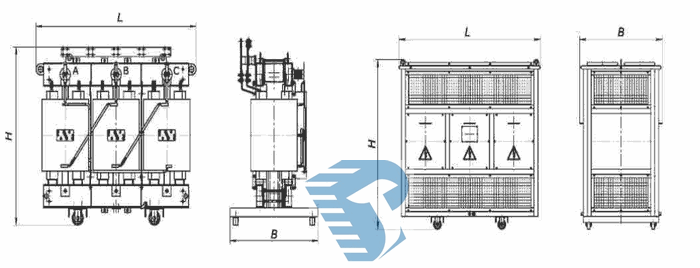

Габаритные размеры трансформаторов ТС и ТСЗ

Габаритные размеры трансформаторов ТС и ТСЗ

Тип трансформатора Длина (L), мм Ширина (B), мм Высота (H), мм Масса, кг
Трансформатор ТС-400/6 1300 750 1372 1700
Трансформатор ТС-400/10 1350 750 1482 1600
Трансформатор ТСЗ-400/6 1550 900 1660 1800
Трансформатор ТСЗ-400/10 1650 900 1658 1800
Трансформатор ТС-630/6 1418 750 1460 2200
Трансформатор ТС-630/10 1440 750
1610
2300
Трансформатор ТСЗ-630/6 1650 900 1660 2400
Трансформатор ТСЗ-630/10 1750
1100
 1908 2400
Трансформатор ТС-1000/6 1530 900 1652 2810
Трансформатор ТС-1000/10 1530
900
1702
2850
Трансформатор ТСЗ-1000/6 1750 1100 2160 3050
Трансформатор ТСЗ-1000/10 1840
 1200
2158
3100
Трансформатор ТС-1600/6 1600 900 1931 3900
Трансформатор ТС-1600/10 1650
900
1953
4100
Трансформатор ТСЗ-1600/6 1850 1250 2360 4300
Трансформатор ТСЗ-1600/10 1950 1250
2288
4300
Трансформатор ТС-2500/6 1840 1150 2023 5500
Трансформатор ТС-2500/10 1800 1150
2078
6000
Трансформатор ТСЗ-2500/6 2300 1300 2500 5700
Трансформатор ТСЗ-2500/10 2300 1300
2458
6100

* Размеры и масса сухих трансформаторов уточняются при каждом заказе.

Возмжно изготовление специальных трансформаторов:

1) Трансформаторов с нестандарной мощностью (ГОСТ 9680-77):
   - Трансформатор ТС / ТСЗ-800 (800кВА)
   - Трансформатор ТС / ТСЗ-1250 (1250кВА)
   - Трансформатор ТС / ТСЗ-2000 (2000кВА)

2) Трансфомраторов с повышенным напряжением КЗ (короткого замыкания) - до 8% - 12%

3) Сухих трансформаторов с уменьшеными потерями (с медными обмотками)

4) Специальные сухие преобразовательные трансформаторы:
   - Трансформаторы с расщепленной вторичной обмоткой
   - Сухие трансформаторы для систем возбуждения турбогенераторов и гидрогенераторов
   - Трансформаторы для морских буровых установок и морских судов
   - Сухие трансформаторы с расщеплёной обмоткой для наружной установки

Фотографии продукции

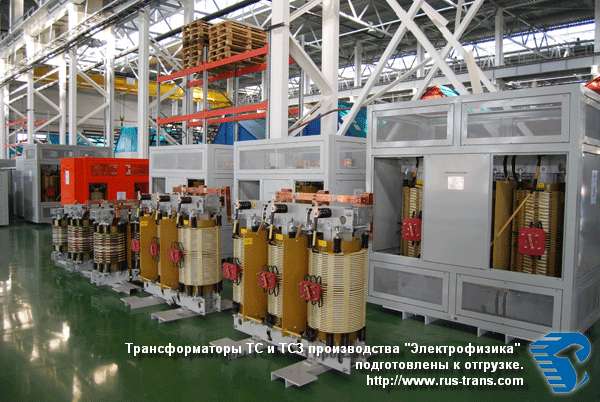

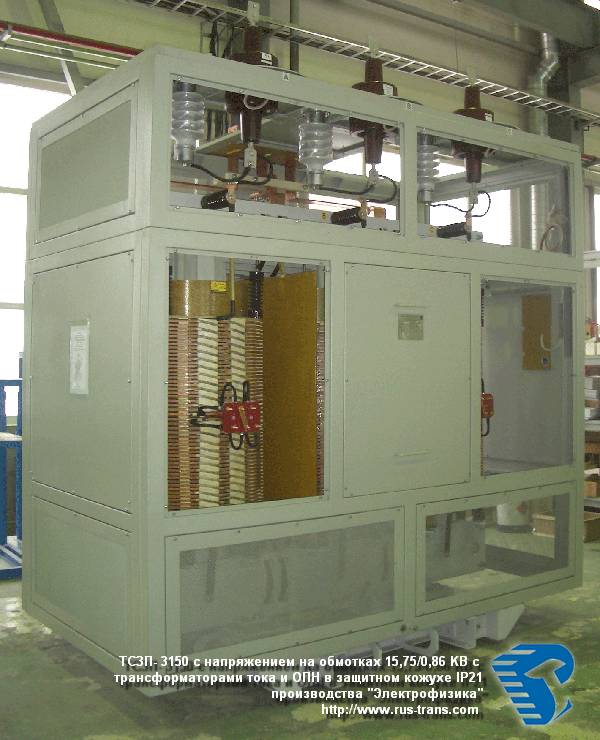

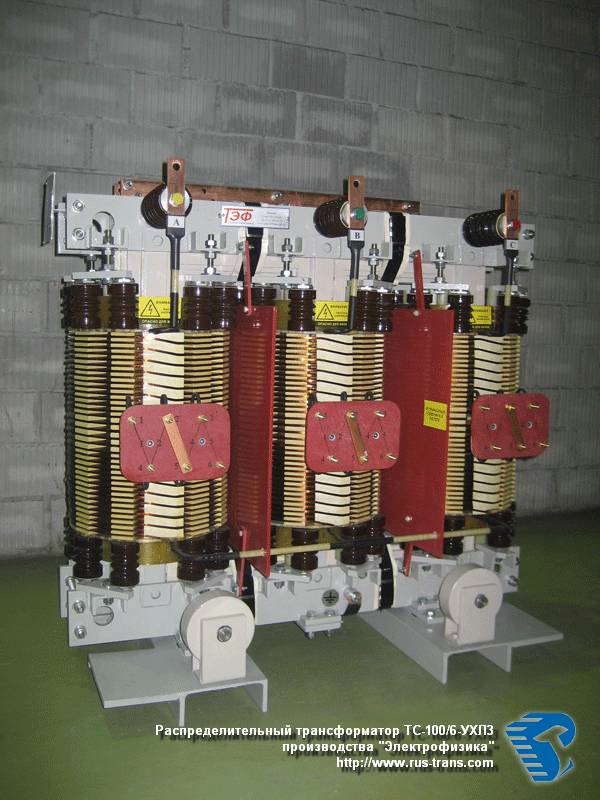

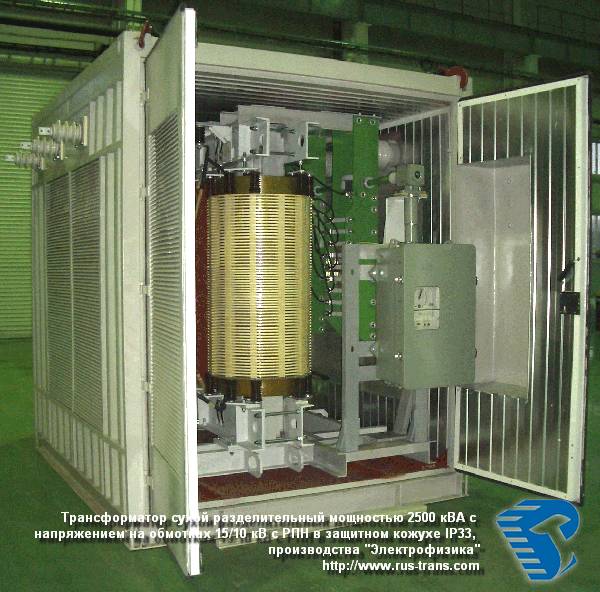

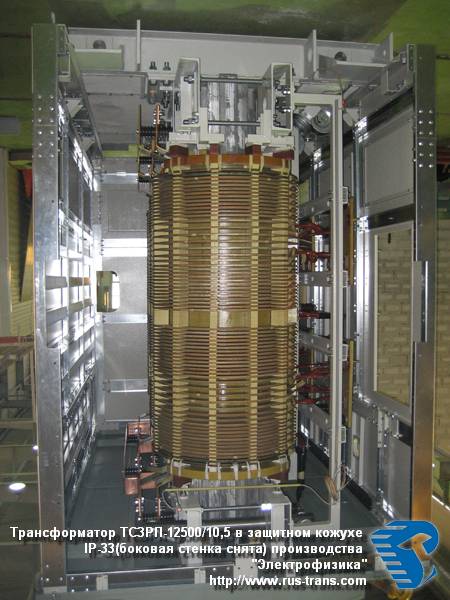

Трансформаторы ТС и ТСЗ подготовлены к отгрузке Трансформатор ТРСЗП Трансформатор сухой преобразовательный мощностью 3150КВа для системы возбуждения турбогенератора Трансформатор сухой разделительный 2500 кВА Распределительный трансформатор ТС-100/6-УХЛ3
